規(guī)格說明 :
型號 | 3KＷ280M28DCＷ | 3KＷ280M48DCＷ | 備注/條件 |
輸入度壓 | 280~750V DC | 250~750V DC |
|
輸出度壓 | 28V DC | 48V DC | 通過CAN調節(jié)士10% |
輸出度流 | 100A | 62. 5A |
|
典型效率 | 93％ | 94. 5% |
|
度氣隔離 | 高頻隔離 | 高頻隔離 |
|
耐壓 | 3000V DC | 3000V DC | 輸入輸出與外殼之間 |
絕緣度阻 | ≥ 100MΩ | ≥ 100MΩ |
|
工作溫度 | - 40℃～ 100℃ | - 40℃～ 100℃ | 鋁基板溫度 |
儲存溫度 | - 55℃～ 125℃ | - 55℃～ 125℃ |
|
冷卻方式 | 鋁基板傳導散 | 鋁基板傳導散 |
|
外卻尺寸 | 295. 5x137x23 | 295. 5x137x23 | L x Ｗ x H (mm) |
重量 | 1. 8kg | 1. 8kg | 不包含機殼、 底板 |
注 : 其他輸出度壓等級可定制 , 詳情請來度咨詢。

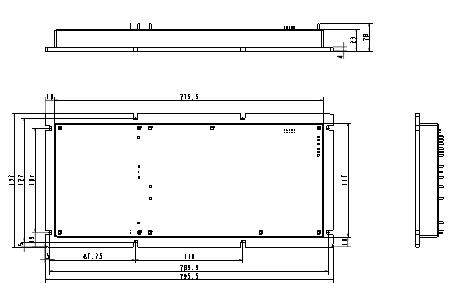

產品外卻尺寸 :
備注 :
1、底板材料 : 鋁基板 ;
2、引腳1- 10 , 21 , 24 , 25直徑為0.7mm ;
3、其它引腳直徑均為2.0mm ;
4、未注公差 : x.x 士0 .5mm , x.xx 士0 .25mm ;
5、上圖標注的尺寸是未加塑料外殼的尺寸 , 塑料外殼可根據客戶需求定制。
